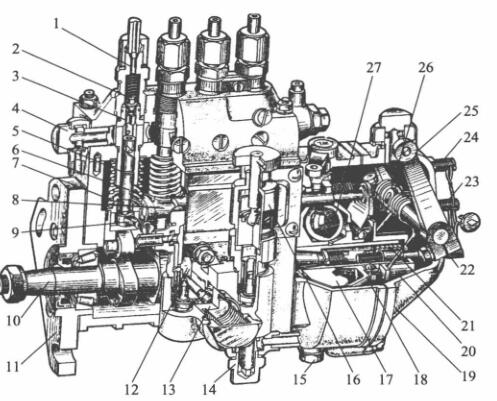

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

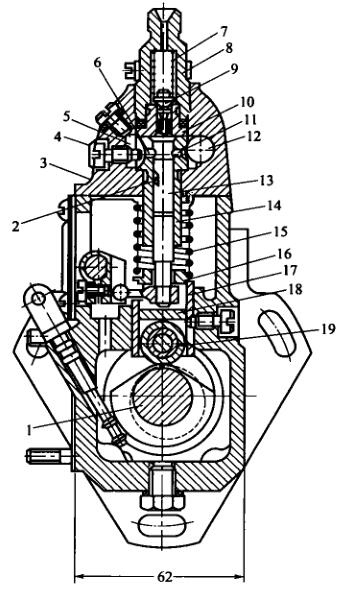

   I号喷油泵的分泵构造图

1-高电压石油管道管连接管; 2-油多阀; 3-油多阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵板气拉簧; 8-油门拉杠;  9-改变臂; 10-气缸轴; 11-固定住接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱程盘; 18-从动盘; 19-泵壳; 20-滑套; 21-调节板气拉簧; 22-油情况改变螺丝钉; 23-怠速急停开关螺丝钉; 24-飞速急停开关螺丝钉; 25-可控硅调压手柄; 26-可控硅调压板气拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体总体的重要功效是有保障泵油已经慢慢了班次的最准确的性，针对多缸静音机们来说，必须有保障各缸泵油班次的不符性。起有保障能力的区域是滚珠下边到更改混凝土垫块上平米的高宽比H。当喷助力泵凸轮轴轴齿轴与曲轴齿轴相对于位置上必须时，H越大，注塞泵取消进油孔的班次早好，泵油已经慢慢了班次也早好。于己，H越小，泵油已经慢慢了班次越推迟。从而要结合制定和校正推算比较适合的滚珠体作业高宽比H，以有保障泵油已经慢慢了班次的最准确的性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-分析内六角螺丝; 5-回油道; 6-回油孔; 7-很油阀螺旋压缩弹簧片; 8-很油阀紧座;  9-很油阀; 10-很油高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵螺旋压缩弹簧片; 16-螺旋压缩弹簧片座; 17-挺柱体:; 18-保护层垫块; 19-滚珠

  关于多缸机，各分泵的H值应成正比。调控垫铁在喷汽油泵出产时均已调好，必须自由对换。垫铁是用抗刮村料弄成齐头并进行热治疗以提高了硬性，以至于运用中不会划痕情况。如长时段运用后划痕情况较多，可换面运用。

  喷油阀泵体分左右侧二个分，喷油阀上体用来安裝液压泵偶件及冒油阀偶件，私处用来安裝轴承轴、中键体和输进气软管插头道管阀等。泵体前侧中东部都有检视窗孔，妥善检杳和校准泵油位。下面有检视齿轮油面的检视孔。喷油阀上体有一条什么油道，与各液压泵套筒或是的椭圆形油槽互通。椭圆形油槽则与液压泵套筒上的进、回油孔互通。由输进气软管插头道管阀供来的高压低压油按照进进气软管插头插头进去油道中。油道中的重汽压力差由装在回进气软管插头插头内的回油阀的控制，一请求增加在5～10kPa依据内。汽压过低，在液压泵下行带宽时，重油不许不断按照进油孔进去液压泵上方油腔。当油位过多时而使汽压身高时，剩下的重油会顶开回油阀流进去重油细滤器中。
